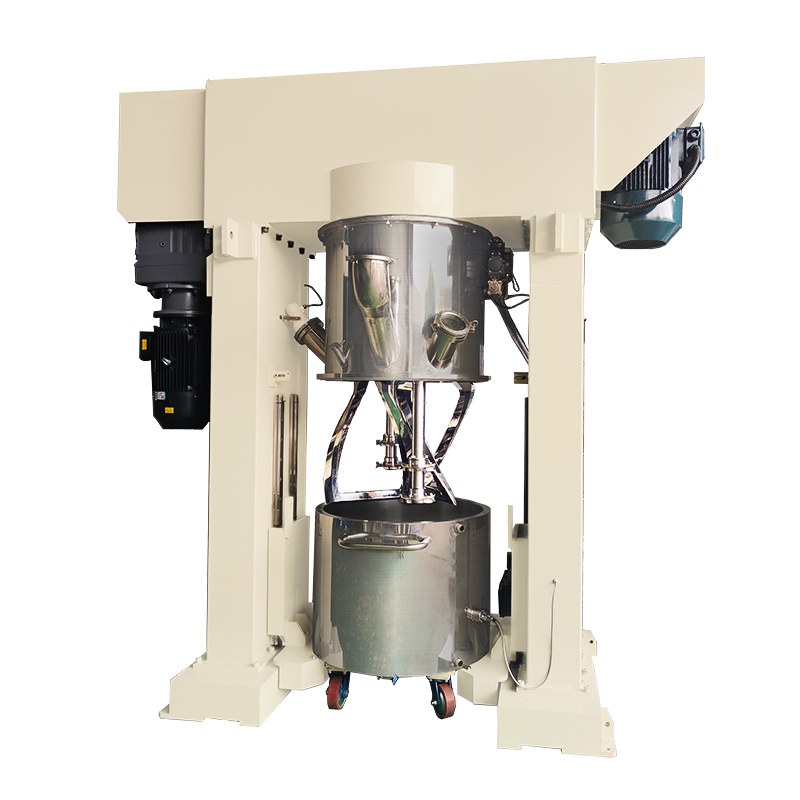

300 L Gantry Vacuum Dual Planetary Mixer ТЯЖЁЛАЯ НАГРУЗКА
Планетарный вакуумный миксер

300-литровый вакуумный портальный двойной планетарный миксер

МОДЕЛЬ: RJ-JBC-300L-G // CERT CE

300-литровый двойной планетарный вакуумный миксер для технических паст с высокой вязкостью — проводящих клеев, паяльной пасты, аккумуляторной шлами и электронных паст — с безсварными литыми скручивающими лопастями, дисперсером со скоростью 21 м/с и вакуумным сосудом с оболочкой.

Общий объём
300 литров
Вакуумный сосуд с оболочкой
Скорость дисперсера
21 м/с
Сенсор PT100
Предел нагрева
≤ 200 °C
Изоляция выше 60 °C
& check; Безсварные ценовые литые скручивающиеся лезвия, вариант складывающийся по желанию
& check; Линейная скорость дисперсера 21 м/с для партий 300 л
& check; Сосуд с обасочкой: охлаждающая вода или теплообменное масло, нагревающее до 200 °C
Исследуйте подходящие материалы
Инженерные характеристики

Технические характеристики

Портальные рамы для крупнейших судов, где консольная колонна была бы непрактичной, и сам судно нужно управлять.

Параметр Стоимость спецификации Инженерные заметки
Общий объём300 литровВакуумный сосуд с оболочкой
РамаГантри, с двумя ногамиСосуд, расположенный под головкой смешивания
Линейная скорость дисперсера21 м/сМаксимальная скорость при заявленной скорости дисперсера
Конструкция лопастейЦельное литое скручивающее лезвие, без сваркиДоступна версия с складным лезвием
Вакуумная инструментацияЦифровой вакуумометр PanasonicСтандарт для всех моделей
Датчик температурыДатчик PT100, контакт продуктаСтандарт для всех моделей
Оболочка сосудовДвойной слой + канавка с направляющим потокомОхлаждающая вода или теплообменное масло
Максимальное нагрев≤ 200 °CНаружная изоляция должна быть выше 60 °C
Система управленияСенсорный экран HMI + PLC, VFD-приводХранение рецептов и повторяемая рампа
Инженерные детали

Ключевые конструктивные особенности

Другая конструкция, а не увеличенная колонная машина: рама охватывает сосуд, а сосуд расположен под ним.

01 // КОНСТРУКЦИЯ ПОРТАЛА

Рама охватывает судно

На сосудах объёмом 300 л и 650 л смешивающая головка размещается на портале, а не на одной колонне. Нагрузка распределяется по двум ножкам, что позволяет удерживать отклонение на кончике лопасти в пределах допустимых допусков при полной вакуумной нагрузке.

02 // МАКСИМАЛЬНАЯ СКОРОСТЬ НАКОНЕЧНИКА

21–23,2 м/с

Самые крупные диски работают быстрее всего: 21 м/с при 300 л и 23,2 м/с при 650 л. Это режим сдвига, необходимый для увлажнения больших наполнителей в судне такого размера.

03 // УПРАВЛЕНИЕ СУДНОМ

Спроектировано вокруг судна, а не машины

С помощью портала судно можно доставлять на отдельной тележке или рельсовой системе, а не поднимать в фиксированную раму, что делает партию объёмом 650 л практичной для загрузки и разгрузки.

04 // ВАКУУМ И ТЕМПЕРАТУРА

То же самое оборудование, что и у меньших рам

Цифровой вакуумометр Panasonic, PT100 в продукте, двухстенная оболочка с канавкой для направляющего потока и пределом нагрева 200 °C — одинаковое оборудование для всех моделей, поэтому практика работы не меняется с размером.

Проверенные применения

Где помещаются рамы портала

Производство массовой пасты, где размер машины определяет вес партии, а не площадь пола.

АККУМУЛЯТОРНАЯ СУСПЕНЗИЯ

Аккумуляторная суспензия

Смешивание анодов и катодов в производственном масштабе, когда одна партия подаёт полный пробег покрытия.

ГЕРМЕТИКИ

Герметики и конструктивные клеи

Сильно наполненные соединения с высокой вязкостью, которые не вытекают сами по себе и должны выдавливаться из сосуда.

ПРОВОДЯЩИЙ КЛЕЙ

Проводящий клей

Накопительный серебряный клей, где стоимость воздуха в ломе измеряется в килограммах, а не в граммах.

ТЕРМОПАСТА

Термоинтерфейсная паста

Очень сильные наполнительные нагрузки, требующие максимальной скорости наконечника, и оболоченный сосуд для удержания вязкости на этапе дисперсии.

Технические часто задаваемые вопросы

Часто задаваемые вопросы — RJ-VPM-500L

Распространённые инженерные вопросы, касающиеся удержания вакуума, сброса вязких материалов, соблюдения требований чистых комнат и глобального одобрения FAT.

Вопрос 1. Почему линейная скорость дисперсера указывается в кавычках, а не обороты?

Скорость наконечника, а не обороты вала, определяет тот сдвиг, который действительно видит паста. 21 м/с — опубликованный максимум для этого кадра; Две машины с разным диаметром дисков с одинаковыми оборотами дают пасте совершенно разную энергию.

Вопрос 2. Может ли один и тот же сосуд охлаждаться и нагреваться?

Да. Двустенная оболочка с нижней канавкой направляющего потока принимает либо охлаждающую воду, либо теплообменное масло. Нагрев ограничен до 200 °C, а при температуре процесса выше 60 °C сосуд на заводе обмотывается изоляцией, которая должна быть указана при заказе.

Вопрос 3. Какие есть варианты выписки?

Нижний или передний разряд, фиксированный по порядку. Нижний разряд подходит для гравитационных линий; фронтальный сброс подходит для сосудов, обслуживаемых установкой пресса или насосом передачи.
