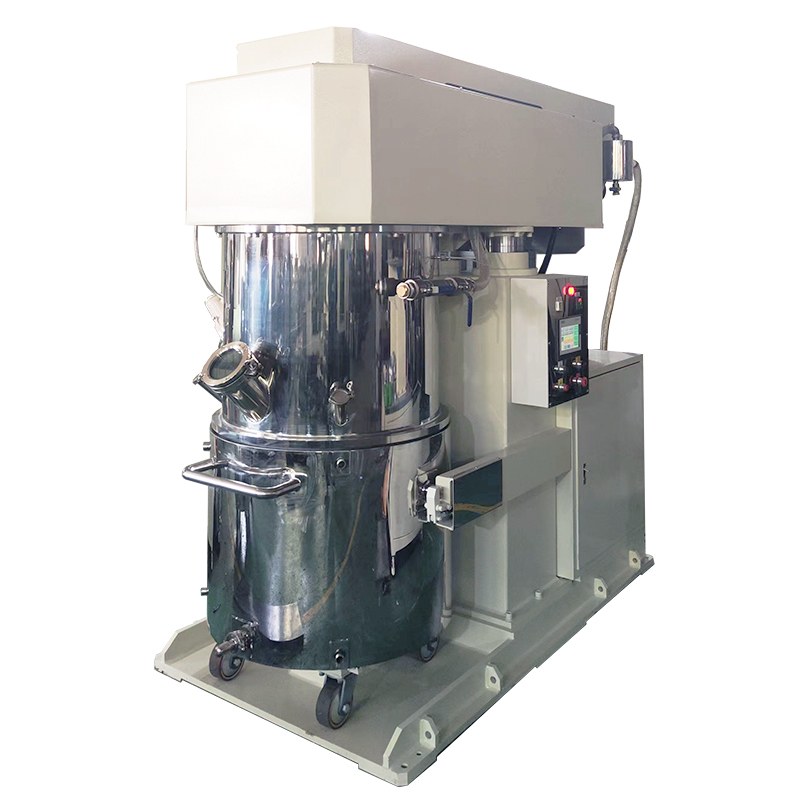

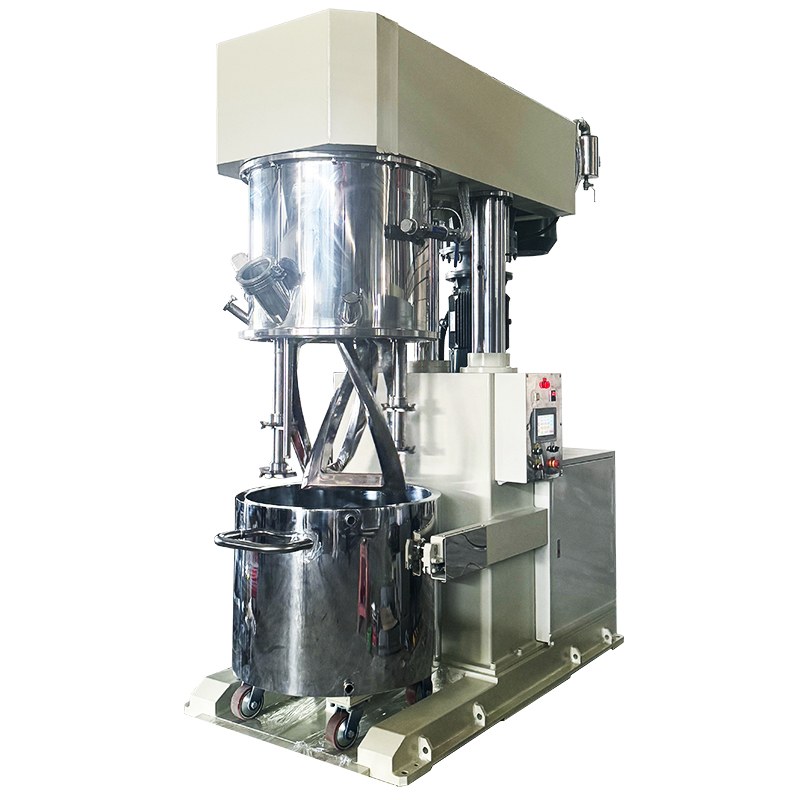

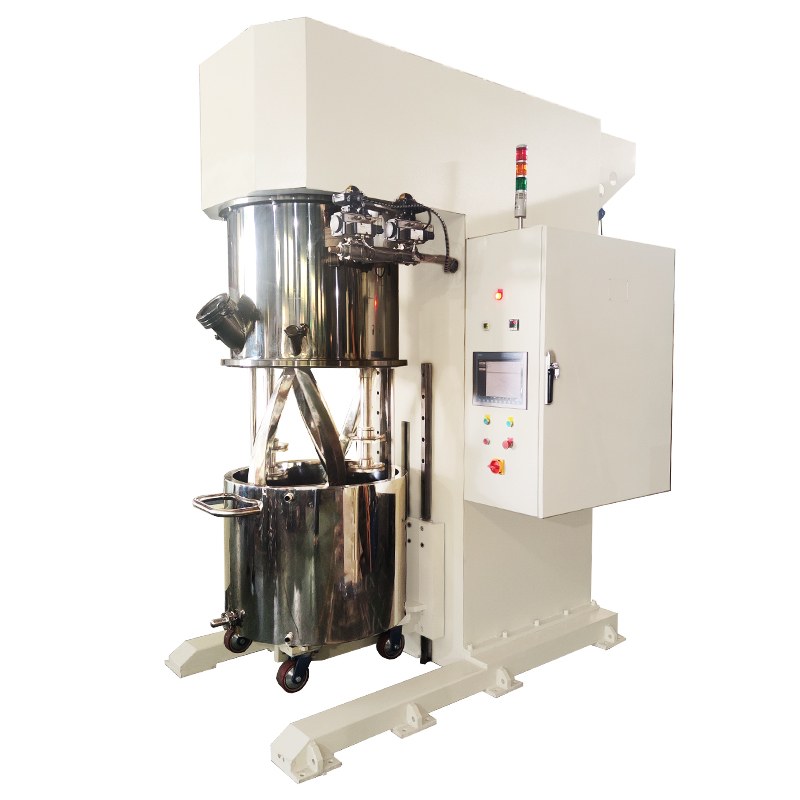

Вакуумный двойной планетарный миксер на 200 л
МОДЕЛЬ: RJ-JBC-200L // CERT CE
200-литровый двойной планетарный вакуумный миксер для высоковязких технических паст — проводящих клеев, паяльной пасты, аккумуляторной шлами и электронных паст — с безсварными литыми скручивающими лопастями, дисперсером со скоростью 20,5 м/с и вакуумным сосудом с оболочкой.
Технические характеристики
Производственные рамки для непрерывного выхода пасты с высокой вязкостью, при этом размер сосуда соответствует весу партии.
| Параметр | Стоимость спецификации | Инженерные заметки |
|---|---|---|
| Общий объём | 200 литров | Вакуумный сосуд с оболочкой |
| Линейная скорость дисперсера | 20,5 м/с | Максимальная скорость при заявленной скорости дисперсера |
| Конструкция лопастей | Цельное литое скручивающее лезвие, без сварки | Доступна версия с складным лезвием |
| Вакуумная инструментация | Цифровой вакуумометр Panasonic | Стандарт для всех моделей |
| Датчик температуры | Датчик PT100, контакт продукта | Стандарт для всех моделей |
| Оболочка сосудов | Двойной слой + канавка с направляющим потоком | Охлаждающая вода или теплообменное масло |
| Максимальное нагрев | ≤ 200 °C | Наружная изоляция должна быть выше 60 °C |
| Система управления | Сенсорный экран HMI + PLC, VFD-привод | Хранение рецептов и повторяемая рампа |
Ключевые конструктивные особенности
Детали, которые определяют, получится ли серийная партия однородной, без пузырьков и повторяемой.
Однокомпонентные литые скручивающиеся лезвия
Стандартное скручивающее лезвие отлито из целого фрагмента, а не изготовлено и сварно, поэтому спиральный профиль остаётся точным, и в потоке продукции нет ни одного сварного шва. Доступна складная версия для узких отверстий сосудов.
Размер дисперсии, соответствующий сосуду
Скорость наконечника определяется диаметром диска, а не оборотами вала. Значение, приведённое в таблице, — это опубликованный максимум для этого кадра, что соответствует тому, что паста фактически испытывает у стенки дисперсирующей зоны.
Обновление поверхности в вакууме
Вакуум действует только на свободной поверхности, поэтому партию нужно доставить туда. Рычаг скребка стягивает материал со стенки и низа и подает его обратно в лопасти, что делает один вакуумный захват эффективным.
Оболочка, PT100 и изоляция
Двусторонний оболочник с нижней направляющей канавкой, PT100 воспринимает материал, а не оболочку, и предел нагрева 200 °C. При температуре выше 60 °C судно изолировано на заводе, объявлено по заказу.
Где помещаются производственные кадры
Создано для семейств паст, которые работают непрерывно, а не в образцах.
Проводящий клей
Клеи с серебром смешивались в вакууме и разряжались в барабаны или картриджи, где отведённый воздух считается критерием лома.
Аккумуляторная суспензия
Анод и катод смешиваются в производственном масштабе, при этом оболочка удерживает суспензию при контролируемой температуре на этапе дисперсии.
Паяльная паста
Металлические порошковые пасты требуют равномерного увлажнения порошка без мелкого измельчения — планетарные рукава складываются, а дисперсер деагломерируется.
Электронная паста
Термические и электронные пасты, где история сдвига и температуры должна быть повторяемой от партии к партии.
Часто задаваемые вопросы — RJ-VPM-500L
Распространённые инженерные вопросы, касающиеся удержания вакуума, сброса вязких материалов, соблюдения требований чистых комнат и глобального одобрения FAT.
Вопрос 1. Почему линейная скорость дисперсера указывается в кавычках, а не обороты?
Скорость наконечника, а не обороты вала, определяет тот сдвиг, который действительно видит паста. 20,5 м/с — это опубликованный максимум для этого кадра; Две машины с разным диаметром дисков с одинаковыми оборотами дают пасте совершенно разную энергию.
Вопрос 2. Может ли один и тот же сосуд охлаждаться и нагреваться?
Да. Двустенная оболочка с нижней канавкой направляющего потока принимает либо охлаждающую воду, либо теплообменное масло. Нагрев ограничен до 200 °C, а при температуре процесса выше 60 °C сосуд на заводе обмотывается изоляцией, которая должна быть указана при заказе.
Вопрос 3. Какие есть варианты выписки?
Нижний или передний разряд, фиксированный по порядку. Нижний разряд подходит для гравитационных линий; фронтальный сброс подходит для сосудов, обслуживаемых установкой пресса или насосом передачи.
