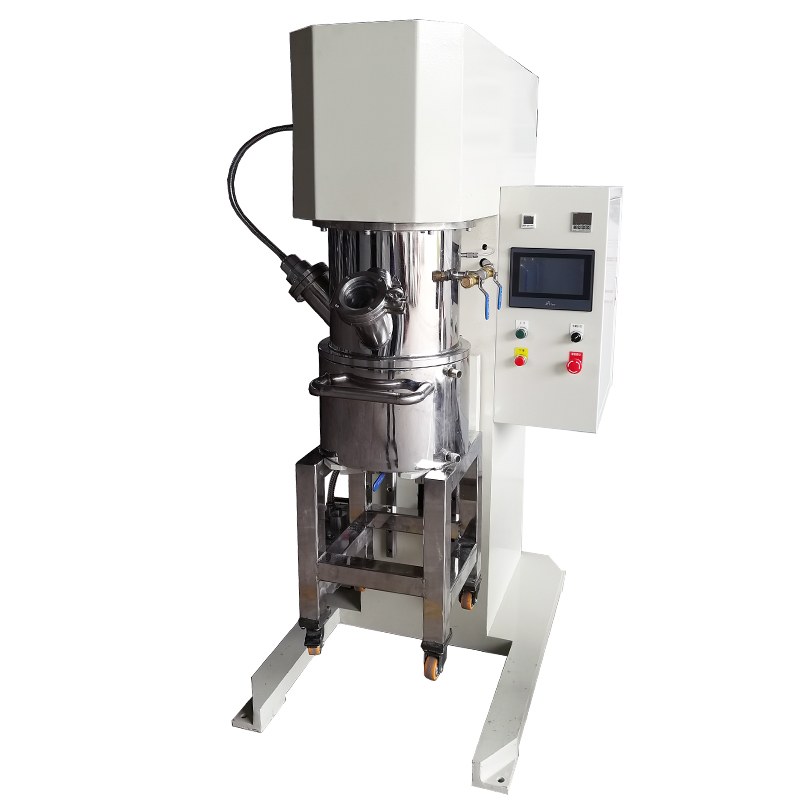

20 L Vacuum Dual Planetary Mixer ПИЛОТНАЯ ШКАЛА
Планетарный вакуумный миксер

Вакуумный двойной планетарный миксер объёмом 20 л

МОДЕЛЬ: RJ-JBC-20L // CERT CE

20-литровый двойной планетарный вакуумный миксер для технических паст с высокой вязкостью — проводящих клеев, паяльной пасты, аккумуляторной шламовой смеси и электронных паст — с безсварными литыми скручивающими лопастями, дисперсером со скоростью 11,9 м/с и вакуумным сосудом с оболочкой.

Общий объём
20 литров
Вакуумный сосуд с оболочкой
Скорость дисперсера
11,9 м/с
Сенсор PT100
Предел нагрева
≤ 200 °C
Изоляция выше 60 °C
& check; Безсварные ценовые литые скручивающиеся лезвия, вариант складывающийся по желанию
& check; Линейная скорость дисперсера 11,9 м/с для партий 20 л
& check; Сосуд с обасочкой: охлаждающая вода или теплообменное масло, нагревающее до 200 °C
Исследуйте подходящие материалы
Инженерные характеристики

Технические характеристики

Пилотные рамы, которые объединяют лабораторный отбор и коммерческое производство без изменения принципа смешивания.

Параметр Стоимость спецификации Инженерные заметки
Общий объём20 литровВакуумный сосуд с оболочкой
Линейная скорость дисперсера11,9 м/сМаксимальная скорость при заявленной скорости дисперсера
Конструкция лопастейЦельное литое скручивающее лезвие, без сваркиДоступна версия с складным лезвием
Вакуумная инструментацияЦифровой вакуумометр PanasonicСтандарт для всех моделей
Датчик температурыДатчик PT100, контакт продуктаСтандарт для всех моделей
Оболочка сосудовДвойной слой + канавка с направляющим потокомОхлаждающая вода или теплообменное масло
Максимальное нагрев≤ 200 °CНаружная изоляция должна быть выше 60 °C
Система управленияСенсорный экран HMI + PLC, VFD-приводХранение рецептов и повторяемая рампа
Инженерные детали

Ключевые конструктивные особенности

Создано для неловкой стадии, когда формула уже определена, но производственный корпус ещё не оправдан.

01 // НЕПРЕРЫВНОСТЬ МАСШТАБИРОВАНИЯ

Геометрия лопастей та же, что и у производственных рам

Рамы объемом 20–50 л используют ту же двухруковую планетарную компоновку и стенный скребок, что и 100-литровые и крупные корабли, поэтому партия здесь передаётся с корректировкой скорости, а не с перестройкой.

02 // НАРАСТАЮЩАЯ СКОРОСТЬ НАКОНЕЧНИКА

11,9–15,1 м/с

Энергия дисперсии увеличивается с диаметром сосуда: 11,9 м/с при 20 л, 14,7 м/с при 30 л и 15,1 м/с при 50 л. Планетарные руки сохраняют низкую скорость на протяжении всего этапа, что поддерживает равномерное замешивание.

03 // ОБОЛОЧЕННЫЙ КОРАБЛЬ

Охлаждение и нагрев в одном сосуде

Двустенная оболочка с нижней направляющей канавкой для охлаждающей воды или теплообменного масла. Температура нагрева ограничена 200 °C; Утепление устанавливается на заводе, когда процесс превышает 60 °C.

04 // ВЫПИСКА

Снизу или спереди, фиксировано по порядку

Нижний разряд подходит для заполняющей линии, подаваемой под действием гравитации; Фронтальный разряд подходит для судна, обслуживаемого блоком пресс-аута. Выбор происходит по заказу, потому что меняет конструкцию сосуда.

Проверенные применения

Где помещаются пилотные рамы

Типичная задача — это пилотные партии и первые коммерческие партии высоковязких технических паст.

ПИЛОТНЫЕ УЧАСТКИ

Пилотное производство

Партии, достаточно большие для отбора проб и полевых испытаний, достаточно малые, чтобы воспроизводить формулу без утилизации тонны материала.

ПРОВОДЯЩИЙ КЛЕЙ

Проводящий клей

Вакуумная деаэрация перед упаковкой пасты в шприцы или картриджи, при этом один пузырь становится дефектом для дозирования.

АККУМУЛЯТОРНАЯ СУСПЕНЗИЯ

Аккумуляторная суспензия

Анод и катод смешиваются в пилотном масштабе, смешиваемые под вакуумом для удаления воздуха, который иначе выглядел бы как отверстия для покрытия.

ТЕРМОПАСТА

Термоинтерфейсная паста

Пасты с высокой загрузкой наполнителей требуют как складывающего механизма планетарных рукавов, так и сдвига дисперсера в одном и том же судне.

Технические часто задаваемые вопросы

Часто задаваемые вопросы — RJ-VPM-500L

Распространённые инженерные вопросы, касающиеся удержания вакуума, сброса вязких материалов, соблюдения требований чистых комнат и глобального одобрения FAT.

Вопрос 1. Почему линейная скорость дисперсера указывается в кавычках, а не обороты?

Скорость наконечника, а не обороты вала, определяет тот сдвиг, который действительно видит паста. 11,9 м/с — опубликованный максимум для этого кадра; Две машины с разным диаметром дисков с одинаковыми оборотами дают пасте совершенно разную энергию.

Вопрос 2. Может ли один и тот же сосуд охлаждаться и нагреваться?

Да. Двустенная оболочка с нижней канавкой направляющего потока принимает либо охлаждающую воду, либо теплообменное масло. Нагрев ограничен до 200 °C, а при температуре процесса выше 60 °C сосуд на заводе обмотывается изоляцией, которая должна быть указана при заказе.

Вопрос 3. Какие есть варианты выписки?

Нижний или передний разряд, фиксированный по порядку. Нижний разряд подходит для гравитационных линий; фронтальный сброс подходит для сосудов, обслуживаемых установкой пресса или насосом передачи.
