2 L Vacuum Dual Planetary Mixer ЛАБОРАТОРИЯ и ПИЛОТ
Планетарный вакуумный миксер

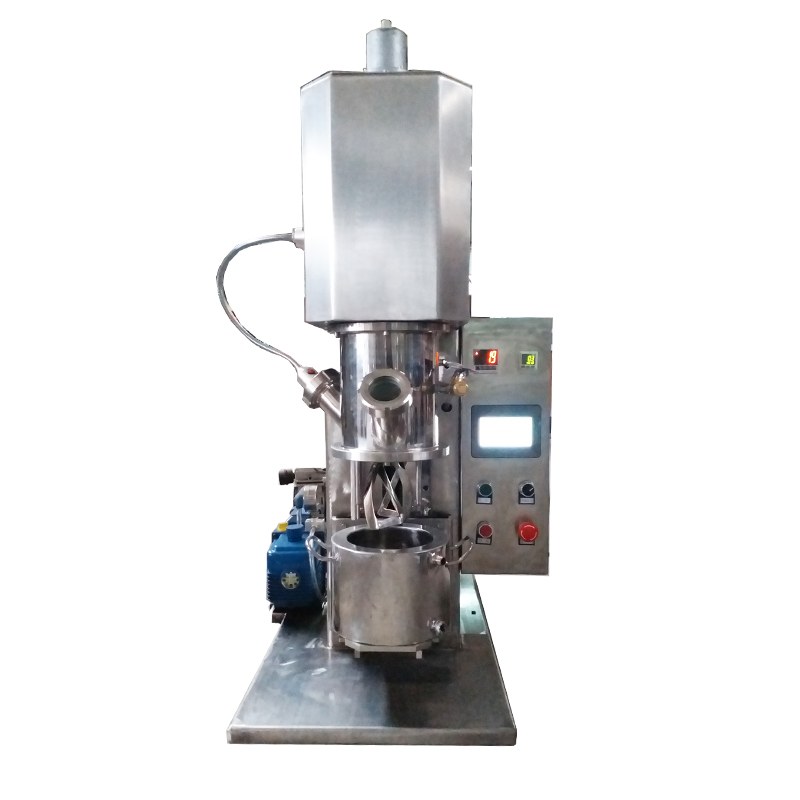

Вакуумный двойной планетарный миксер объёмом 2 л

МОДЕЛЬ: RJ-JBC-2L // CERT CE

2-литровый двойной планетарный вакуумный миксер для технических паст высокой вязкости — проводящих клеев, паяльной пасты, аккумуляторной шлами и электронных паст — с безсварными литыми скручивающими лопастями, дисперсером со скоростью 8,37 м/с и вакуумным сосудом с оболочкой.

Общий объём
2 литра
Вакуумный сосуд с оболочкой
Скорость дисперсера
8,37 м/с
Сенсор PT100
Предел нагрева
≤ 200 °C
Изоляция выше 60 °C
& check; Безсварные ценовые литые скручивающиеся лезвия, вариант складывающийся по желанию
& check; Линейная скорость дисперсера 8,37 м/с для партий 2 л
& check; Сосуд с обасочкой: охлаждающая вода или теплообменное масло, нагревающее до 200 °C
Исследуйте подходящие материалы
Инженерные характеристики

Технические характеристики

Малорамные двухпланетарные вакуумные миксеры, используемые для подтверждения формулы перед её перемещением в производственный сосуд.

Параметр Стоимость спецификации Инженерные заметки
Общий объём2 литраВакуумный сосуд с оболочкой
Линейная скорость дисперсера8,37 м/сМаксимальная скорость при заявленной скорости дисперсера
Конструкция лопастейЦельное литое скручивающее лезвие, без сваркиДоступна версия с складным лезвием
Вакуумная инструментацияЦифровой вакуумометр PanasonicСтандарт для всех моделей
Датчик температурыДатчик PT100, контакт продуктаСтандарт для всех моделей
Оболочка сосудовДвойной слой + канавка с направляющим потокомОхлаждающая вода или теплообменное масло
Максимальное нагрев≤ 200 °CНаружная изоляция должна быть выше 60 °C
Система управленияСенсорный экран HMI + PLC, VFD-приводХранение рецептов и повторяемая рампа
Инженерные детали

Ключевые конструктивные особенности

Четыре партии имеют общую геометрию смешивания, так что результат при 2 литрах всё равно значит что-то при 10.

01 // ОБЩАЯ КИНЕМАТИКА

Одна геометрия от 2 до 10 литров

Две планетарные руки вращаются вокруг судна, вращаясь на своих осьях, а скребочная рука вращается вместе с носителем, чтобы сохранить стену чистой. Поскольку соотношение лезвия к стене идентично на всех четырёх рамках, изменение размера партии не меняет процесс смешивания.

02 // СДВИГ ПО СКОРОСТИ НАКОНЕЧНИКА

8,37–10,5 м/с

Размер дисперсера соответствует каждому сосуду, поэтому линейная скорость увеличивается с диаметром, а не остаётся фиксированной. Опубликованные фигурки группируются для кадров размером 2–10 л; Показанное здесь значение — это изображение, опубликованное для этого кадра.

03 // ОБОЛОЧЕННЫЙ КОРАБЛЬ

Охлаждение и нагрев в одном сосуде

Двустенная оболочка с нижней направляющей канавкой для протока принимает охлаждающую воду или теплообменное масло. Температура процесса ограничена 200 °C, а при более 60 °C сосуд обмотан теплоизоляцией на заводе.

04 // ВЫБРОС МАЛОЙ ПАРТИИ

Снизу или спереди, фиксировано по порядку

Конфигурация сброса определяется при сборке машины: нижний сброс для гравитационных линий, фронтальный разряд, где паста снимается с помощью пресс-аут-блока или трансферного насоса.

Проверенные применения

Где помещаются маленькие рамки

Именно для таких семейств на практике предназначены рамы размером 2–10 л.

ПРОВОДЯЩИЙ КЛЕЙ

Проводящий клей

Клеевые материалы, наполненные серебром и углеродом, являются тиксотропными и легко поддаются аэрации. Вакуумное смешивание в закрытом сосуде удаляет заточенный воздух перед подачей партии в тестовые купоны.

ПАЯЛЬНАЯ ПАСТА

Паяльная паста

Металлическая порошковая паяная паста требует увлажнения порошка без мелкого измельчения. Планетарные руки складывают пасту, а дисперсер разрушает агломераты.

АККУМУЛЯТОРНАЯ СУСПЕНЗИЯ

Аккумуляторная суспензия

Отбор анодных и катодных формул от грамма к килограмму перед отправкой рецепта на производственную линию.

ЭЛЕКТРОННАЯ ПАСТА

Электронная паста

Термические и электронные пасты выигрывают от того, что сосуд с кожухом удерживает партию при контролируемой температуре во время гомогенизации.

Технические часто задаваемые вопросы

Часто задаваемые вопросы — RJ-VPM-500L

Распространённые инженерные вопросы, касающиеся удержания вакуума, сброса вязких материалов, соблюдения требований чистых комнат и глобального одобрения FAT.

Вопрос 1. Почему линейная скорость дисперсера указывается в кавычках, а не обороты?

Скорость наконечника, а не обороты вала, определяет тот сдвиг, который действительно видит паста. 8,37 м/с — это опубликованный максимум для этого кадра; Две машины с разным диаметром дисков с одинаковыми оборотами дают пасте совершенно разную энергию.

Вопрос 2. Может ли один и тот же сосуд охлаждаться и нагреваться?

Да. Двустенная оболочка с нижней канавкой направляющего потока принимает либо охлаждающую воду, либо теплообменное масло. Нагрев ограничен до 200 °C, а при температуре процесса выше 60 °C сосуд на заводе обмотывается изоляцией, которая должна быть указана при заказе.

Вопрос 3. Какие есть варианты выписки?

Нижний или передний разряд, фиксированный по порядку. Нижний разряд подходит для гравитационных линий; фронтальный сброс подходит для сосудов, обслуживаемых установкой пресса или насосом передачи.
